一個電梯控制柜的低成本電磁兼容（EMC）解決方案
某知名電梯公司一款電梯控制柜在整改數月之后，仍遲遲未能通過EMC測試，在接到案件以后，我們對此作了技術分析。
依據國標GB/T17626,GB4824要求，電梯控制柜的電磁兼容測試項目由騷擾度和抗擾度組成，其中，測試項目靜電放電，電快速瞬變脈沖群，浪涌，電壓跌落，傳導抗擾度，均已通過測試，在此不做贅述。難點在于騷擾度測試。
客戶要求如下：
(1)該電梯控制柜電流為24A@380VAC，需要引用最嚴格的測試標準；
(2)為了降低成本，以及節約安裝空間，客戶要求使用三相單級濾波器；
(3)電源入口無隔離變壓器，基于安全考量，客戶要求泄漏電流控制在20mA以內。
按照客戶要求，我司就傳導發射，輻射發射，諧波電流給出以下方案，成功幫助客戶通過EMC測試。

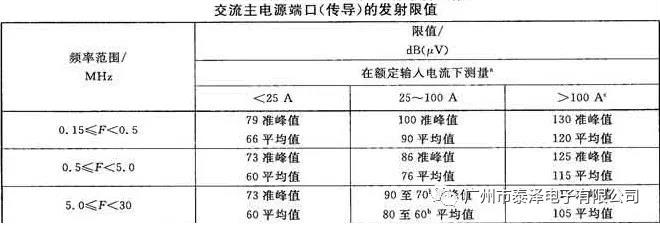

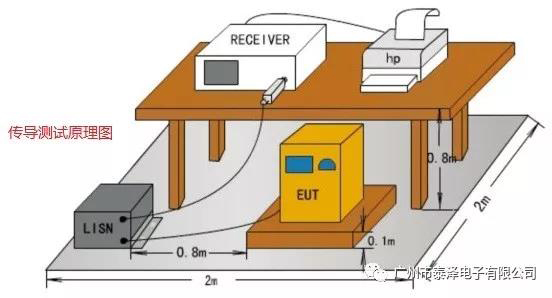

（一）下圖為電梯控制柜傳導測試標準與整改對策：

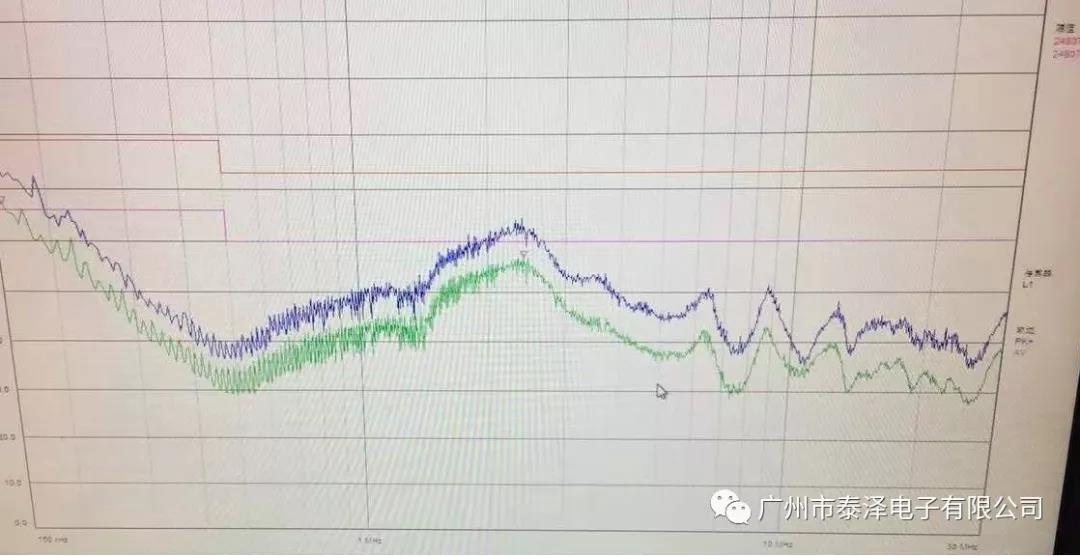

整改對策：通過對測試波形的分析，調整濾波電路拓撲結構，參數，與原始波形進行匹配，同時改善接地后，成功通過EMC測試，如下圖所示。該濾波器長寬高僅為130*100*70mm，實測泄漏電流為15mA，客戶要求均得以滿足。

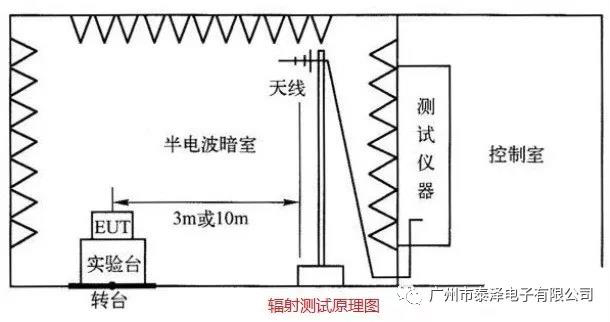

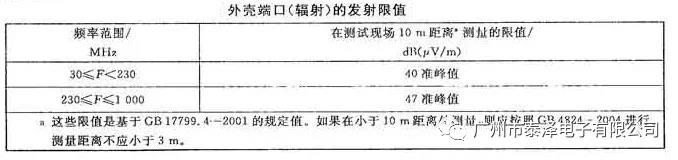

（二）下圖為電梯控制柜輻射測試標準與整改對策：
整改對策：由于電梯控制柜為金屬機箱，通過多種方式改善機箱的屏蔽特性，對部分與測試有關聯的I/O端口做濾波處理，亦成功通過輻射發射測試。

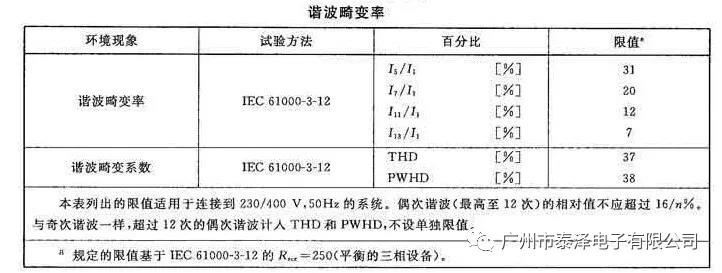

（三）下圖為電梯控制柜諧波電流測試標準與整改對策：
整改對策：測試數據顯示：5,7,11,13次諧波電流超標比較嚴重，由于諧波電流是由六脈沖整流變頻器引起，在變頻器輸入側安裝一臺電抗率4.5%的電抗器，成功通過測試。測試結果表明，在變頻器輸入側安裝與之匹配的電抗器，措施簡單，經濟，并且效果顯著。
當然，變頻器產生的電磁兼容問題非常復雜，主要有諧波電流，傳導發射，輻射發射，Du/Dt四種。同時，與整流電路和阻抗匹配也有著密不可分的關系。可以根據實際情況加以解決。
(1)諧波電流發射：主要解決手段：輸入電抗器（包括移相電抗器），LC濾波器，電力有源濾波器；
(2)傳導發射：EMC濾波器，屏蔽線，隔離變壓器等；
(3)Du/Dt ：輸出電抗器，Du/Dt濾波器，正弦波濾波器，Du/Dt吸收器，阻抗端接器，其中Du/Dt濾波器，正弦波濾波器電路比較簡單，長沙市泰澤電子有限公司建議Du/Dt的截止頻率在120-150Khz范圍取值，正弦波濾波器的截止頻率取載波頻率的1/4-1/5為宜。
結論：本方案，給出了電磁兼容整改的一個新思路。在整改時，尤其是涉及變頻器相關的整改，采用匹配設計，可以做到事半功倍，省時省力。
